Prehľad produktov

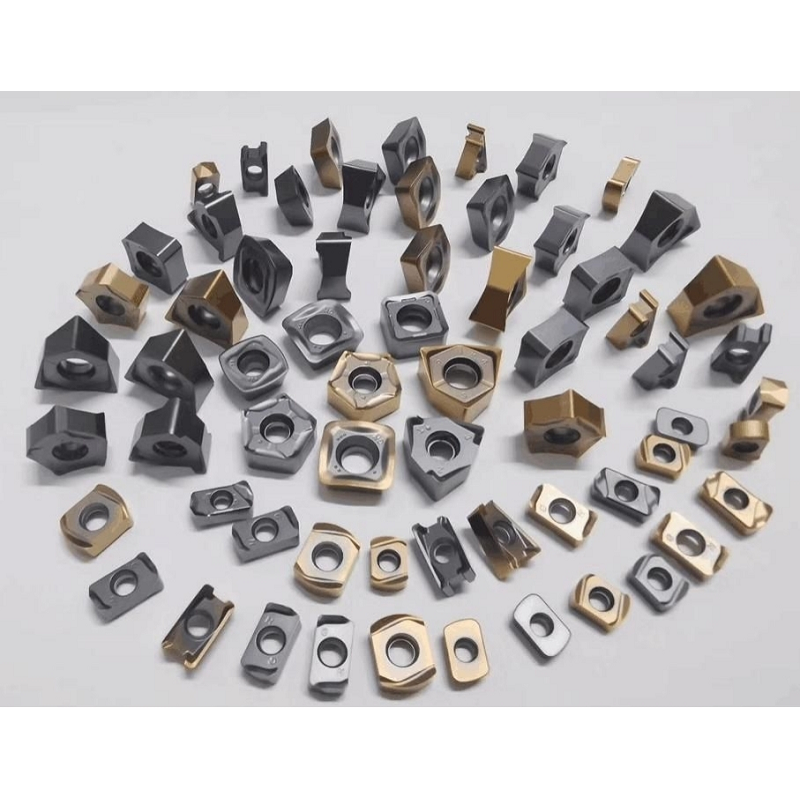

Naše sústružnícke doštičky s povlakom z karbidu sú navrhnuté tak, aby poskytovali výnimočný výkon v modernom obrábaní kovov, pričom kombinujú pokročilú vedu o materiáloch s presným dizajnom, aby splnili požiadavky na vysoko{0}}rýchlostné a vysoko účinné{1}}sústružnícke operácie.

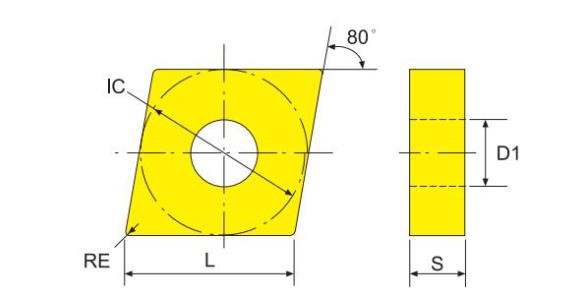

● Dĺžka reznej hrany (L):12,9

● Hrúbka čepele (S):4,76

● Zakrúžkovať (IC): 12,7

● Priemer otvoru na skrutku (D1):5,16

Predstavenie produktu

Stupeň (zloženie materiálu)

Naše doštičky sú vyrobené z prvotriednych substrátov z karbidu volfrámu (WC) s vysokým obsahom kobaltového (Co) spojiva (5-12%, v závislosti od triedy) a sú spevnené viacvrstvovými povlakmi PVD (Physical Vapour Deposition) alebo CVD (Chemical Vapour Deposition). Medzi náterové systémy patria:

TiN (nitrid titánu)

Zvyšuje tvrdosť povrchu (až 2 400 HV) a znižuje trenie, čo je ideálne na rezanie neželezných -železných kovov pri nízkej až strednej rýchlosti.

TiCN (karbonitrid titánu)

Ponúka vynikajúcu odolnosť proti opotrebovaniu a húževnatosť, vhodný pre legované ocele a liatiny.

AlTiN (nitrid hliníka a titánu)

Poskytuje vysokú-teplotnú stabilitu (až do 800 stupňov) a odolnosť voči oxidácii, ideálne pre-vysokorýchlostné obrábanie kalených ocelí a nehrdzavejúcich ocelí.

Viac{0}}vrstvové kombinácie

Prispôsobiteľné vrstvy povlakov (napr. TiN/TiCN/AlTiN) na vyváženie odolnosti proti opotrebeniu, mazivosti a odolnosti voči tepelným šokom pre aplikácie so zmiešanými-materiálmi.

Dizajn lámača triesok

Naše doštičky obsahujú precízne-skonštruované lámačky triesok prispôsobené na riadenie toku triesok, zabraňujú-vybudovaniu okraja (BUE) a zabezpečujú bezpečné a efektívne odvádzanie triesok:

Univerzálne lámačky triesok (napr.CN"Seriál)

Navrhnuté pre všestrannosť naprieč celým radom materiálov (mäkká oceľ, liatina, hliník) a rýchlosti rezania, produkujúce krátke, zvládnuteľné triesky.

Lamače triesok s vysokým{0}}podávaním (napr.TN"Seriál)

Optimalizované pre vysoké{0}}rýchlosti posuvu pri hrubovacích operáciách, čím sa skracuje čas cyklu a zároveň sa minimalizuje namáhanie nástroja.

Dokončovacie lámačky (napr.WN"Seriál)

Má ostrú reznú hranu a hladkú čelnú plochu na dosiahnutie vynikajúcej povrchovej úpravy (Ra menšie alebo rovné 0,8 μm) pri dokončovacích priechodoch.

Ťažké-lámače triesok (napr.DN"Seriál)

Zosilnená geometria na zvládnutie prerušovaných rezov a húževnatých materiálov, ako sú vysoko{0}}legované ocele a tepelne-superzliatiny (HRSA).

Podmienky rezania

Naše doštičky sú navrhnuté tak, aby spoľahlivo fungovali v rôznych parametroch s odporúčanými rozsahmi:

Rýchlosť rezania (Vc)

50-300 m/min (v závislosti od materiálu a povlaku; napr. 100-200 m/min pre uhlíkovú oceľ s povlakom TiCN, 150-300 m/min pre hliník s povlakom TiN).

rýchlosť podávania (f)

0,1-0,5 mm/ot (0,1-0,2 mm/ot pri dokončovaní, 0,3-0,5 mm/ot pri hrubovaní).

Hĺbka rezu (ap)

0,5-5 mm (do 10 mm pre vysokovýkonné triedy pri obrábaní ocele).

Chladiaca kvapalina

Kompatibilné s chladením zaplavením, mazaním minimálnym množstvom (MQL) alebo suchým obrábaním (s povlakmi AlTiN pre vysokú-teplotnú stabilitu).

Funkcie a aplikácie

Kľúčové vlastnosti

Výnimočná odolnosť proti opotrebovaniu

Viac{0}}vrstvové povlaky a karbidové substráty s vysokou{1}}hustotou predlžujú životnosť nástroja o 30 – 50 % v porovnaní s doštičkami bez povlaku, čím sa znižuje frekvencia výmeny nástrojov a prestoje.

Vysoká tepelná stabilita

Pokročilé povlaky odolávajú extrémnemu teplu generovanému počas-vysokorýchlostného rezania, zabraňujú tepelnej degradácii a zachovávajú integritu reznej hrany.

Všestranný výkon

K dispozícii v širokej škále tried a utvařečov, ktoré zaisťujú optimálne výsledky v rôznych materiáloch od mäkkého hliníka po tvrdenú oceľ (až do 50 HRC) a HRSA.

Presné obrábanie

Pevné tolerancie geometrie hrán (±0,01 mm) a povrchovej úpravy zaručujú konzistentnú kvalitu dielu, čím sa redukujú dokončovacie práce po-obrábaní.

Nákladová-efektívna

Dlhšia životnosť nástroja, vyššie rezné rýchlosti a znížený odpad sa premietajú do nižších{0}} nákladov na obrábanie dielov.

Aplikácie

Naše sústružnícke doštičky potiahnuté tvrdokovom vynikajú v:

automobilový priemysel: Obrábanie komponentov motora (kľukové hriadele, vačkové hriadele), častí prevodoviek a brzdových kotúčov (materiály: uhlíková oceľ, legovaná oceľ, liatina).

Letectvo a obrana: Otáčacie lopatky turbín, komponenty podvozkov a konštrukčné diely (materiály: zliatiny titánu, Inconel, nehrdzavejúca oceľ).

Všeobecné inžinierstvo: Výroba hriadeľov, puzdier a prírub z mäkkej ocele, zliatin medi a hliníka.

Ropa a plyn: Obrábanie vrtákov, ventilov a potrubí (materiály: vysoko-pevná oceľ, duplexná nehrdzavejúca oceľ).

Lekárske vybavenie: Výroba presných dielov z titánu a medicínskej -nehrdzavejúcej ocele s prísnymi požiadavkami na povrchovú úpravu.

FAQ

Q1: Ako si vyberiem správnu triedu pre môj materiál?

Odpoveď: Pre ne-železné kovy (hliník, meď) vyberte triedy s povlakom TiN-pre nízke trenie. Pre uhlíkovú oceľ a liatinu ponúka TiCN rovnováhu odolnosti proti opotrebovaniu a húževnatosti. Pre kalené ocele (väčšie alebo rovné 40 HRC) alebo vysokoteplotné zliatiny sa odporúčajú triedy s povlakom AlTiN{6}}.

Q2: Môžu byť tieto doštičky použité na hrubovanie aj dokončovanie?

A: Áno. Na dosiahnutie optimálnych výsledkov si vyberte utvačky zo série "CN" alebo "TN" pre hrubovanie (vysoký posuv, hlboké rezy) a sériu "WN" pre dokončovacie práce (nízky posuv, plytké rezy).

Otázka 3: Čo spôsobuje sekanie doštičky a ako tomu možno zabrániť?

Odpoveď: Odštiepenie je často spôsobené nadmernými rýchlosťami posuvu, prerušovanými rezmi alebo nesprávnym použitím chladiacej kvapaliny. Aby ste tomu zabránili, znížte rýchlosť posuvu, zaistite stabilné uchytenie obrobku, použite ťažší-triedu pre prerušované rezy a udržujte primeraný prietok chladiacej kvapaliny.

Q4: Ako dlho vydržia vložky?

Odpoveď: Životnosť nástroja sa líši podľa materiálu, rezných podmienok a triedy. Zvyčajne vydržia 2-5-krát dlhšie ako karbidové doštičky bez povlaku – napr. 800 – 1 200 dielov na doštičku pri obrábaní uhlíkovej ocele rýchlosťou 150 m/min.

Q5: Sú k dispozícii vlastné veľkosti alebo nátery?

Odpoveď: Áno, ponúkame prispôsobené riešenia vrátane -štandardných geometrií, špecializovaných povlakov (napr. diamant-ako uhlík pre ne-železné) a na mieru-lámače triesok pre jedinečné aplikácie. Pre podrobnosti kontaktujte náš technický tím.

Naše sústružnícke doštičky s karbidovým povlakom, navrhnuté pre presnosť, odolnosť a všestrannosť, sú ideálnou voľbou pre výrobcov, ktorí chcú zvýšiť výkon obrábania. Kontaktujte nás ešte dnes, aby sme našli ideálne riešenie pre vaše potreby.
